Você já se perguntou por que aquele produto “cheio de recursos” falha em entregar valor real? Ou por que seu sistema parece complexo demais para o problema que resolve? A resposta pode estar nas funções ocultas — aquelas interações entre componentes que ninguém mapeou, mas que consomem recursos, geram custos e criam contradições invisíveis.
A Análise Funcional (AF) da TRIZ é o “raio-X” que revela essas funções: quais são úteis, quais são nocivas, quais são neutras, estão ausentes e, principalmente, quais componentes você pode eliminar sem perder valor.
Neste artigo, você vai aprender a aplicar a AF passo a passo usando exemplos práticos, descobrir como grandes empresas usaram essa técnica para simplificar produtos (reduzindo custos em até 50%) e evitar os 5 erros mais comuns que transformam diagramas funcionais em mapas confusos. Se você trabalha com inovação ou desenvolvimento de produto, prepare-se para enxergar seus sistemas de uma forma completamente diferente.
Sistemas Complexos Entregam Pouco Valor
Imagine que você está liderando o desenvolvimento de um produto. Após meses de trabalho, o time entrega uma solução com dezenas de componentes, múltiplas features e um custo de produção que subiu 40% em relação ao planejado. Você lança no mercado e… os usuários reclamam. “É complicado demais.” “Não entendo metade das funções.” “Por que custa tão caro?”
Esse cenário é mais comum do que parece. Sistemas complexos frequentemente falham em entregar valor porque acumulam componentes, features e interações que parecem necessários, mas na prática:
- Consomem recursos sem gerar benefícios proporcionais — aquele sensor que coleta dados que ninguém analisa, aquela feature que 2% dos usuários acessam uma vez por ano.
- Criam contradições ocultas — um componente que resolve um problema mas gera outro (como um material resistente que encarece o produto, ou uma funcionalidade que aumenta demais a curva de aprendizado).
- Mascaram o que realmente importa — quando você tem 50 features, é impossível saber quais delas realmente entregam valor.
O problema não é falta de criatividade ou esforço. O problema é falta de método sistemático para mapear interações reais entre elementos. A intuição falha: o que parece essencial pode ser redundante. O que parece “nice-to-have” pode ser crítico. E o que ninguém percebe? As funções nocivas — aquelas que consomem recursos, geram custos ou criam danos, mas passam despercebidas porque “sempre foi assim”.
A pergunta central deste artigo: como identificar componentes desnecessários ou funções mal projetadas de forma sistemática, antes que eles se transformem em custos irrecuperáveis ou experiências frustrantes para o usuário?
A Promessa da Análise Funcional
Este artigo ensina a aplicar Análise Funcional (AF) da TRIZ — uma ferramenta que transforma a forma como você enxerga sistemas. Com ela, você vai:
- Mapear todas as funções de um sistema (úteis, insuficientes, excessivas, nocivas) de forma visual e estruturada.
- Revelar contradições ocultas que impedem a evolução do produto — aquelas que a engenharia tradicional não consegue enxergar.
- Simplificar sistemas via Trimming (eliminação inteligente de componentes), transferindo funções para outros elementos ou para o ambiente.
- Alcançar a Idealidade — o estado onde você entrega máximo benefício com mínimo custo e complexidade.
A AF não é teoria abstrata. É uma ferramenta prática, usada para reduzir custos, eliminar componentes e aumentar competitividade. E você vai ver isso em ação.
Três Casos Que Vamos Explorar
Vamos começar com algo aparentemente trivial: uma lata de bebida. Parece simples, certo? Corpo, tampa, anel, disco. Mas quando você inclui o usuário e mapeia todas as interações — tampa que prende disco, anel que fere mão, boca que conserva e armazena bebida — descobre funções nocivas ocultas e oportunidades de reprojeto que podem resultar em patentes milionárias (como ocorreu com o sistema “stay-on-tab”, onde o anel permanece preso à lata).
Depois, vamos para um caso clássico da TRIZ: o dispensador de fita adesiva. A base pesada representava 60% do custo de produção. A engenharia insistia: “sem ela, o produto não funciona”. A AF revelou que a função real (estabilidade) podia ser transferida para a mesa (supersistema). Resultado? Redução de 50% no custo, mantendo a utilidade.
Por fim, o secador de roupas. A AF mostrou que o verdadeiro “produto” não eram as roupas, mas a umidade — e essa mudança de perspectiva abriu caminho para secadores de bomba de calor (70% mais eficientes) e até para o conceito de “roupas que se autosecam” (nanotecnologia).
Você vai ver esses cases em detalhes — tanto em diagramas gráficos (visuais que mostram todas as interações) quanto em tabelas de funções (estrutura Ferramenta-Ação-Produto-Tipo). E, mais importante: vai aprender a aplicar a mesma lógica nos seus projetos.
Vamos começar pelo fundamento: o que é, afinal, uma função na TRIZ?
O Que É Análise Funcional na TRIZ?
A Análise Funcional (AF) é uma ferramenta da TRIZ para modelar sistemas através de funções, não de componentes físicos isolados. Essa mudança de perspectiva é, por si só, revolucionária.
Enquanto a engenharia tradicional pergunta “quais peças compõem este produto?”, a AF pergunta: “quais ações um elemento exerce sobre outro para entregar valor?”
Parece sutil, mas essa diferença muda tudo. Quando você foca em componentes, otimiza peças isoladas (motor mais eficiente, material mais leve). Quando você foca em funções, enxerga o sistema como um todo — e descobre que alguns componentes são desnecessários, que funções estão sendo duplicadas, ou que interações nocivas estão escondidas.
A Tríade Fundamental: Ferramenta-Ação-Produto
Na TRIZ, toda função é descrita por três elementos obrigatórios. Não há exceções. Se você não consegue preencher os três, a função está mal descrita — e isso vai mascarar problemas.
A Tríade da Função
- Ferramenta: o elemento que age. Exemplos: ar quente, lâmina, motor, tampa, resistência elétrica.
- Ação: o verbo que descreve uma mudança física no produto. Exemplos: “remove”, “aquece”, “suporta”, “corrói”, “prende”, “gira”.
- Produto: o elemento que sofre a modificação. Exemplos: umidade, papel, eixo, disco, ar.
Vamos ver isso na prática com o exemplo da lata de bebida:
Descrição vaga (errada):
“Tampa fecha lata”
Problema: Não descreve a física real. O que a tampa realmente faz? Ela “fecha” é inexato. Não é a ação imediata da tampa em relação aos demais componentes.
Descrição correta (tríade completa):
“Tampa prende disco”
Ferramenta = Tampa | Ação = Prende | Produto = Disco
Por que isso importa? Porque funções mal descritas mascaram problemas. Se você diz “sistema melhora performance”, não consegue identificar:
- Qual componente está falhando?
- Qual função é redundante?
- Onde está a contradição oculta?
A tríade força você a ser específico e físico. E essa especificidade é o que torna a AF uma ferramenta de diagnóstico tão poderosa.
Contexto Histórico
A Análise Funcional nasceu com Genrich Altshuller, o fundador da TRIZ, em 1986, no livro “Naiti Ideiu” (Encontrar uma Ideia). Altshuller, após analisar milhares de patentes, percebeu algo surpreendente:
Muitas patentes revolucionárias não surgiram de brainstormings ou insights geniais. Elas surgiram de análise sistemática de contradições funcionais — situações onde um componente resolve um problema mas cria outro.
Altshuller percebeu que, para resolver essas contradições, era preciso primeiro enxergá-las. E para enxergá-las, era preciso mapear todas as funções de um sistema — não apenas as úteis, mas também as nocivas, as insuficientes e as excessivas.
Desde os 2000, a comunidade de TRIZ expandiu a AF com contribuições fundamentais:
- Diagramas de interação completos: mapear todos os pares de elementos (não apenas os óbvios), revelando funções ocultas.
- Conexão rigorosa com Trimming: usar a AF como diagnóstico para eliminar componentes de forma sistemática.
- Testes de validação: critérios objetivos para garantir que funções estão bem descritas (como o teste “drop on foot”, que veremos adiante).
A AF também dialoga com a Análise de Valor, de Larry Miles (1947), uma metodologia criada na General Electric para reduzir custos sem perder funções. Miles propunha perguntar: “Este componente é realmente necessário? Quem mais pode fazer essa função?” — perguntas que a TRIZ formalizou e expandiu com o conceito de Idealidade.
Por Que a Análise Funcional é Relevante Hoje?
Se a AF nasceu nos anos 1980 analisando sistemas mecânicos (motores, engrenagens, estruturas), por que ela importa em 2025, na era de software, IoT e produtos digitais?
Porque sistemas modernos têm funções ocultas — e essas funções consomem recursos de formas que a engenharia tradicional não captura:
- Um app com 50 features, mas os usuários usam apenas 5 — as outras 45 são funções excessivas que aumentam a complexidade, o custo de manutenção e a curva de aprendizado.
- Um sensor IoT que coleta dados… que ninguém analisa — função insuficiente (coleta sem ação) que gera custo sem valor.
- Um componente que resolve um problema mas cria outro — como um algoritmo de recomendação que aumenta engajamento (útil) mas gera viés (nocivo).
A AF revela esses desperdícios e conduz para a Idealidade — um conceito central da TRIZ que pode ser expresso desta forma:
Idealidade = Benefícios / (Custos + Danos)
O sistema ideal? A função acontece, mas o sistema não existe.
Exemplos de Idealidade extrema:
- Roupas que se autolimpam (nanotecnologia): o tanque e a máquina de lavar deixam de existir.
- Embalagens biodegradáveis que se dissolvem: o lixo deixa de existir.
- Software que se autoconfigura: o manual de instruções deixa de existir.
- Imagem projetada na parede: a tela de projeção deixa de existir.
A AF é o caminho para chegar lá.
Duas Abordagens: Análise de Componentes vs. Análise de Interações
Existem duas formas de aplicar a AF, e é importante entender a diferença:
| Aspecto | Análise de Componentes | Análise de Interações |
|---|---|---|
| Foco | Elementos internos do sistema (subsistemas) | Todas as interações possíveis entre componentes, supersistema e ambiente |
| Objetivo | Otimizar componentes individuais (ex.: motor mais eficiente) | Revelar funções ocultas, nocivas e oportunidades de Trimming |
| Exemplo (Lata) | Otimizar o material do corpo (alumínio mais leve) | Revelar que o anel fere a mão (função nociva) e que o corpo conserva/armazena bebida (função útil dupla) |
| Limitação | Não captura interações com ambiente/supersistema | Mais trabalhosa (exige mapear todos os pares) |
| Quando usar | Quando o problema está dentro de um componente específico | Quando você quer simplificar o sistema ou revelar contradições ocultas |
Tabela 1 – Análise de Componentes x Análise de Interações
Neste artigo, vamos focar na Análise de Interações — a abordagem mais poderosa para inovação e simplificação de sistemas.
Os Quatro Tipos de Funções (e Seus Símbolos)
Na AF, usamos símbolos ou cores para representar diferentes tipos de funções. Isso torna o diagrama funcional uma ferramenta de comunicação poderosa — qualquer pessoa consegue olhar e entender onde estão os problemas.
| Tipo de Função | Símbolo | Descrição | Exemplo (Lata de Bebida) |
|---|---|---|---|
| Útil | __ | Função adequada, entrega valor | Tampa prende disco |
| Insuficiente | —- | Função é entregue, mas é fraca demais | Boca resfria bebida (insuficiente — não mantém temperatura) |
| Excessiva | === | Função “faz demais”, gera desperdício | Base pesada suporta dispensador (excessiva — peso além do necessário) |
| Nociva | ˜˜˜ | Função que causa dano ou custo indesejado | Anel fere mão do usuário |
Tabela 2 – Como representar cada tipo de função
Esses símbolos são a linguagem visual da AF. Quando você desenha um diagrama funcional, as setas onduladas (nocivas) saltam aos olhos — e é exatamente aí que estão as maiores oportunidades de inovação. Uma alternativa aos símbolos é usar cores. Por exemplo: função útil, seta preta fina; função insuficiente, seta amarela; função excessiva, seta preta grossa; função nociva, seta vermelha.
Insight-chave: na lata de bebida, a Análise de Componentes simplesmente otimizaria o uso de material em todos os componentes. A Análise de Interações revelou que o anel fere a mão — e essa descoberta levou à solução de conformar uma mola de membrana no anel, que, ao ser acionada, afasta um pouco o anel da tampa e reduz a probabilidade de quebrar a unha do usuário.
Agora que você entende o que é a Análise Funcional e por que ela importa, vamos para a parte prática: como construir um diagrama funcional completo, passo a passo.
Como Aplicar a Análise Funcional: Passo a Passo Completo
Agora vamos para a prática. A Análise Funcional segue 7 etapas sistemáticas — e a disciplina aqui é fundamental. Vamos aplicar cada etapa usando dois exemplos:
- Lata de bebida — sistema simples, ideal para aprender a mecânica do método.
- Secadora de roupas — sistema mais complexo, que revela o poder da AF em contextos reais.
Para cada etapa, você verá a lógica conceitual, exemplos práticos e armadilhas comuns que iniciantes cometem.
Etapa 1: Definir o Sistema e Suas Fronteiras
Antes de mapear funções, você precisa responder: o que está dentro do sistema? O que está fora?
A TRIZ usa três níveis hierárquicos:
- Sistema: o produto/solução que você está analisando (ex.: lata de bebida, secador de roupas).
- Subsistemas: componentes internos que compõem o sistema (ex.: tampa, corpo, anel, disco na lata).
- Supersistema: elementos externos que interagem com o sistema (ex.: mão do usuário, mesa, ar ambiente, roupas).
Exemplo 1: Lata de Bebida
| Nível | Elementos |
|---|---|
| Sistema | Lata de bebida (como um todo) |
| Subsistemas | Corpo, Tampa, Anel, Disco |
| Supersistema | Mão (usuário), Boca (usuário), Bebida, Ar ambiente, Mesa |
Tabela 3 – Sistema, subsistemas e supersistema para a lata de bebida
Exemplo 2: Secadora de Roupas
| Nível | Elementos |
|---|---|
| Sistema | Secadora de roupas |
| Subsistemas | Resistência elétrica, Ventilador, Tambor, Motor, Filtro de fiapos, Sensor de umidade |
| Supersistema | Roupas, Umidade, Ar ambiente, Eletricidade, Usuário |
Tabela 4 – Sistema, subsistemas e supersistema para a secadora de roupas
Armadilha Comum #1: Fronteiras Mal Definidas
Iniciantes frequentemente incluem elementos demais (ex.: “fábrica que produz a lata”) ou de menos (ex.: esquecem o usuário). Regra prática: se o elemento interage diretamente com o sistema durante o uso, ele faz parte da análise. Se não, deixe de fora.
Etapa 2: Listar Todos os Componentes (Subsistemas + Supersistema)
Agora você cria uma lista completa de todos os elementos que participam da análise. Essa lista será a base para mapear interações na próxima etapa.
Lata de Bebida:
- Corpo
- Tampa
- Anel
- Disco
- Boca (usuário)
- Mão (usuário)
- Bebida
- Ar ambiente
Secador de Roupas:
- Resistência elétrica
- Ventilador
- Tambor
- Motor
- Filtro de fiapos
- Sensor de umidade
- Roupas
- Umidade (nas roupas)
- Ar ambiente
- Eletricidade
Etapa 3: Mapear Todas as Interações (Matriz de Funções)
Aqui está o coração da AF. Você vai criar uma matriz onde cada linha é uma “Ferramenta” e cada coluna é um “Produto”. Para cada par, pergunte:
“O elemento X exerce alguma ação física sobre o elemento Y?”
Se sim, descreva a função usando a tríade Ferramenta-Ação-Produto. Se não, deixe a célula vazia.
Exemplo: Lata de Bebida (Matriz Parcial)
| Ferramenta / Produto | Corpo | Tampa | Anel | Disco | Boca | Mão | Bebida |
|---|---|---|---|---|---|---|---|
| Corpo | — | Suporta Tampa | — | — | Forma Boca | — | Armazena Bebida |
| Tampa | — | — | Suporta Anel | Prende Disco (útil) | — | — | Conserva Bebida |
| Anel | — | Rompe Tampa | — | Levanta Disco | — | Fere Mão (nociva) | — |
| Disco | — | Veda Tampa | — | — | Fecha Boca | — | — |
| Boca | — | — | — | — | — | — | Conserva + Armazena Bebida (útil dupla) |
| Mão | Segura Corpo | — | Puxa Anel | — | — | — | — |
Tabela 5 – Matriz de funções para a lata de bebida
Observe as células destacadas:
- Verde: Funções úteis (Tampa prende Disco, Boca conserva/armazena Bebida).
- Vermelho: Função nociva (Anel fere Mão) — oportunidade de inovação!
Armadilha Comum #2: Funções Abstratas
Evite verbos imprecisos como “melhora”, “otimiza”, “facilita”. Use verbos objetivos: “prende”, “aquece”, “remove”, “suporta”, “corrói”. Se você não consegue visualizar a ação fisicamente, a função está mal descrita.
Etapa 4: Classificar Cada Função (Útil, Insuficiente, Excessiva, Nociva)
Agora você revisa cada função e atribui um tipo. Essa classificação é crítica porque guia as decisões de melhoria.
Exemplo: Secadora de Roupas (Tabela de Funções Completa)
| Ferramenta (Tool) | Ação | Produto (Object) | Tipo | Observação |
|---|---|---|---|---|
| Resistência elétrica | Aquece | Ar | Útil | Função principal do sistema |
| Ar quente | Remove | Umidade (das roupas) | Útil | Função primária desejada |
| Ventilador | Move | Ar quente | Útil | Distribui calor uniformemente |
| Tambor | Gira | Roupas | Útil | Expõe todas as superfícies ao ar |
| Motor | Gira | Tambor | Útil | Transmite movimento |
| Sensor de umidade | Detecta | Umidade | Insuficiente | Detecta, mas não age automaticamente (em modelos básicos) |
| Resistência elétrica | Aquece | Roupas | Nociva | Pode danificar tecidos delicados |
| Resistência elétrica | Consome | Eletricidade | Nociva | Alto consumo energético (70% da conta de luz) |
| Filtro de fiapos | Captura | Fiapos | Útil | Previne entupimento |
| Fiapos | Entopem | Filtro | Nociva | Reduz eficiência, exige manutenção |
| Ar quente | Aquece | Ambiente | Excessiva | Desperdício de energia (calor não aproveitado) |
Tabela 6 – Matriz de funções para a secadora de roupas
Observe os insights que emergem:
- Função nociva crítica: resistência consome muita eletricidade – oportunidade para bomba de calor (tecnologia que reduz consumo em 70%).
- Função excessiva: ar quente aquece o ambiente – oportunidade para recuperação de calor.
- Função insuficiente: sensor detecta, mas não age – oportunidade para automação inteligente.
Etapa 5: Desenhar o Diagrama Funcional (Representação Visual)
A tabela é poderosa para análise detalhada, mas o diagrama é essencial para comunicação. Ele mostra todas as interações de forma visual, facilitando a identificação de padrões.
Exemplo: Lata de Bebida (Diagrama Completo)

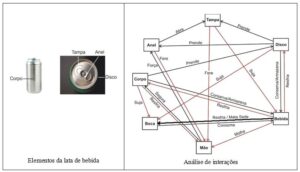

Figura 1: Diagrama AF completo da lata de bebida, mostrando interações entre componentes (subsistemas) e elementos externos (supersistema). Setas pretas = funções úteis; setas vermelhas = funções nocivas.
No diagrama acima, observe:
- Componentes internos (corpo, tampa, anel, disco, boca) estão dentro da caixa azul.
- Elementos externos (mão, bebida, ar) estão fora da caixa.
- Setas verdes mostram funções úteis (tampa prende disco, corpo armazena bebida).
- Setas vermelhas onduladas mostram funções nocivas (anel fere mão) — aqui está a oportunidade de inovação!
Etapa 6: Identificar Componentes Problemáticos
Agora você analisa o diagrama e a tabela para identificar três tipos de componentes problemáticos:
| Tipo de Problema | Descrição | Exemplo (Secadora) |
|---|---|---|
| Componente Excessivo | Realiza funções úteis, mas também funções nocivas significativas | Resistência elétrica: aquece ar (útil), mas consome muita energia e danifica tecidos (nocivas) |
| Componente Mal Utilizado | Realiza poucas funções úteis em relação ao seu custo/complexidade | Sensor de umidade: detecta, mas não age automaticamente (função insuficiente) |
| Componente Ausente | Função necessária não existe no sistema atual | Sistema de recuperação de calor: ausente — o calor desperdiçado poderia ser reutilizado |
Tabela 7 – Identificação de problemas para o caso da secadora de roupas
Esses componentes são os candidatos prioritários para Trimming (eliminação ou transferência de funções).
Etapa 7: Validar com o Teste “Drop on Foot”
Simon Litvin criou um teste simples e poderoso para validar se uma função está bem descrita:
O Teste “Drop on Foot”
Pergunta: “Se eu derrubar este componente no meu pé, ele vai doer?”
- Se SIM: é um componente físico válido (ex.: tampa, motor, resistência).
- Se NÃO: é um conceito abstrato ou um parâmetro — você precisa redefinir (ex.: “calor” não é componente, “resistência elétrica” é).
Exemplos:
- “Calor aquece roupas”? “Calor” não passa no teste. Correto: “Resistência elétrica aquece ar”.
- “Sistema melhora performance”? “Sistema” é abstrato. Correto: “Motor gira tambor”.
- “Tampa prende disco”? Tampa passa no teste (é física).
Esse teste força você a ser específico e físico — e essa especificidade é o que torna a AF uma ferramenta de diagnóstico precisa.
Figura 2 – Etapas da Análise Funcional
Casos Reais: Como a AF Gerou Inovações Disruptivas
A teoria é poderosa, mas nada convence mais do que resultados reais. Vamos explorar três casos onde a Análise Funcional revelou oportunidades que a engenharia tradicional não conseguiu enxergar — e que geraram patentes, reduziram custos drasticamente ou abriram mercados inteiros.
Case 1: Dispensador de Fita Adesiva — Redução de 50% no Custo
Contexto: Uma empresa fabricava dispensadores de fita adesiva com uma base pesada de metal que representava 60% do custo de produção. A engenharia insistia: “Sem a base pesada, o dispensador vai deslizar na mesa quando o usuário puxar a fita. É impossível eliminar.”
Aplicação da FA:
A equipe mapeou todas as funções do sistema:
| Ferramenta | Ação | Produto | Tipo |
|---|---|---|---|
| Lâmina | Corta | Fita | Útil |
| Rolo | Suporta | Fita | Útil |
| Base pesada | Estabiliza | Dispensador | Excessiva |
| Base pesada | Encarece | Produto | Nociva |
| Mão | Puxa | Fita | Útil |
Tabela 8 – Matriz de funções do dispensador de fita adesiva
Insight da AF: a base pesada realiza uma função útil (estabilizar), mas também uma função nociva crítica (encarece o sistema). A pergunta-chave da TRIZ:
“Quem mais pode realizar a função ‘estabilizar’?”
Solução: transferir a função para o supersistema (a mesa). A equipe redesenhou o dispensador com uma base de borracha antiderrapante — leve, barata, e que transfere a estabilidade para a fricção com a mesa.
Resultado:
- Redução de 50% no custo de produção.
- Produto mais leve e fácil de transportar.
- Manteve 100% da funcionalidade.
Lição: a engenharia tradicional otimizaria a base (material mais leve, design mais eficiente). A FA perguntou: “E se a base não existisse?” — e essa pergunta abriu uma solução que ninguém havia considerado.
Case 2: Lata de Bebida — A Patente do “Stay-on-Tab”
Contexto: nos anos 1960-70, latas de bebida usavam um anel destacável que o usuário puxava e descartava. Problema? Milhões de anéis descartados viraram lixo ambiental e causaram ferimentos (cortes nas mãos, crianças engolindo anéis). Processos judiciais se multiplicaram.
Aplicação da AF:
A análise funcional revelou:
- Função útil: anel rompe tampa e levanta disco (permite abertura).
- Função nociva: anel fere mão do usuário e gera lixo.
Pergunta da TRIZ: “Como manter a função útil (abertura) e eliminar a função nociva (ferimento/lixo)?”
Solução: Em 1975, Daniel F. Cudzik patenteou o sistema “stay-on-tab” — o anel permanece preso à lata após a abertura. A função útil (romper tampa) foi mantida, mas a função nociva (descarte) foi eliminada.
Resultado:
- Redução drástica de ferimentos e processos judiciais.
- Eliminação de milhões de toneladas de lixo metálico.
- Tornou-se padrão global da indústria de bebidas.
Lição: a FA não apenas otimiza — ela revela funções nocivas ocultas que geram custos invisíveis (processos, danos ambientais, reputação). Mapear essas funções é o primeiro passo para eliminá-las.
Case 3: Secador de Roupas — Da Resistência à Bomba de Calor
Contexto: secadores tradicionais usam resistência elétrica para aquecer ar. Problema? Consomem 70% da energia de uma residência e danificam tecidos delicados com calor excessivo.
Aplicação da FA:
A análise funcional revelou uma contradição física:
Contradição Física:
- O ar precisa estar quente para remover umidade rapidamente (função útil).
- O ar precisa estar frio para não danificar tecidos e não consumir energia excessiva (evitar funções nocivas).
Insight da AF: a resistência elétrica realiza uma função útil (aquece ar), mas também duas funções nocivas críticas (consome energia, danifica tecidos). A pergunta da TRIZ:
“Como remover umidade sem usar calor excessivo?”
Solução: bomba de calor — tecnologia que recicla o calor do ar úmido (em vez de desperdiçá-lo) e o reutiliza para secar as roupas. O ar circula em temperatura mais baixa, mas por mais tempo.
Resultado:
- Redução de 70% no consumo de energia.
- Proteção de tecidos delicados (temperatura mais baixa).
- Criação de uma nova categoria de produto premium (secadoras A+++).
Evolução adicional: a FA também revelou que o verdadeiro “produto” não são as roupas, mas a umidade. Essa mudança de perspectiva abriu caminho para:
- Tecidos nanotecnológicos que repelem água (roupas que “se autosecam”).
- Sistemas de ventilação inteligente que secam roupas sem máquina (usando ar ambiente).
Lição: a AF não apenas otimiza componentes — ela redefine o problema. Quando você percebe que o “produto” real é a umidade (não as roupas), abre-se um universo de soluções que a engenharia tradicional jamais consideraria.
Padrões Comuns nos Três Cases
Analisando os três cases em conjunto — dispensador de fita, lata de bebida e secador de roupas — emergem padrões recorrentes de inovação via AF. Esses padrões não são coincidência: eles refletem as tendências da evolução dos sistemas técnicos que Altshuller identificou ao analisar milhares de patentes.
Reconhecer esses padrões é o que transforma a AF de uma “técnica de análise” em um radar de oportunidades. Quando você os internaliza, começa a enxergá-los nos seus próprios sistemas — antes que virem problemas caros.
| Padrão | Descrição | Exemplo nos Cases | Pergunta-gatilho |
|---|---|---|---|
| Transferência para o Supersistema | Eliminar componente transferindo sua função para elementos externos ao sistema (ambiente, usuário, infraestrutura) | Base pesada -> Mesa + borracha antiderrapante (dispensador de fita). Redução de 50% no custo. | “Quem fora do sistema pode realizar essa função?” |
| Eliminação de Função Nociva | Manter a função útil de um componente enquanto se elimina ou neutraliza o dano que ele causa | Anel destacável -> Stay-on-tab (lata de bebida). Abertura mantida; ferimentos e lixo eliminados. | “Como manter o benefício sem o dano associado?” |
| Resolução de Contradição Física | Identificar que um componente precisa ter duas propriedades opostas ao mesmo tempo — e resolver separando no tempo, espaço ou condição | Resistência elétrica: ar precisa ser quente (para secar) e frio (para não danificar). Solução: bomba de calor. | “O que precisa ser X e não-X ao mesmo tempo?” |
| Redefinição do Produto (Object) | Perceber que o “produto real” da função não é o que parecia óbvio — e que essa mudança de perspectiva abre soluções radicalmente diferentes | Secador: o produto real não são as roupas, mas a umidade. Isso abriu caminho para nanotecnologia e ventilação inteligente. | “O que realmente está sendo modificado aqui?” |
| Trimming por Absorção Interna | Eliminar um componente transferindo sua função para outro componente já existente no sistema (sem adicionar nada novo) | Disco da lata: sua função de “vedar boca” pode ser absorvida pela própria geometria da tampa em designs mais avançados. | “Qual componente existente pode absorver essa função sem custo adicional?” |
Tabela 9 – Padrões de inovação por AF
Observe que esses padrões não são exclusivos de sistemas físicos. Eles aparecem igualmente em produtos digitais, serviços e processos:
- Transferência para o supersistema: um app que elimina o cadastro manual transferindo a função de “identificar usuário” para o sistema operacional (login via biometria do dispositivo).
- Eliminação de função nociva: um fluxo de checkout que remove o campo “confirmar e-mail” (nocivo: atrito) mantendo a validação via link automático (útil: segurança).
- Redefinição do produto: perceber que o “produto real” de um sistema de notificações não é a mensagem, mas a atenção do usuário — o que muda completamente o critério de sucesso.
Insight prático para o seu próximo projeto:
Ao terminar sua FA, percorra esses cinco padrões como um checklist. Para cada função nociva ou insuficiente identificada, pergunte: qual desses padrões se aplica aqui? Isso acelera a geração de hipóteses e evita que você fique preso em soluções incrementais quando a oportunidade é disruptiva.
Visuais e Recursos Práticos (Para Uso Imediato)
Se você quer usar Análise Funcional (AF) no dia a dia de produto/inovação, o maior salto não é “entender o conceito”. É ter artefatos reutilizáveis que facilitem a execução com o seu time: templates, tabelas, checklists e um jeito simples de documentar o raciocínio.
Abaixo estão os visuais e recursos que eu recomendo como “kit mínimo” para rodar FA em workshops de 60–90 minutos ou como análise individual (1–2 horas) antes de entrar em ideação/TRIZ.
Visual 1: Diagrama Funcional (modelo de leitura rápida)
O diagrama funcional é o seu mapa de interações. Ele serve para duas coisas:
- Diagnóstico: evidenciar funções nocivas/insuficientes e localizar onde nasce a contradição.
- Comunicação: alinhar time e stakeholders com uma representação visual do “como o sistema realmente funciona”.
Como ler rapidamente: comece pelas setas nocivas (onde há dano/custo), depois pelas insuficientes (onde há falha), e só então pelas úteis (para entender o caminho do valor).
Visual 2: Tabela “Ferramenta – Ação – Produto – Tipo” (template copiável)
A tabela é onde a FA fica “auditável”. Ela força a tríade e torna fácil identificar:
- funções duplicadas (dois componentes fazendo a mesma coisa);
- funções nocivas “normalizadas” (sempre existiram, ninguém questionou);
- oportunidades de Trimming (quem pode absorver qual função).
| Ferramenta | Ação | Produto | Tipo | Sinal de melhoria | Ideia inicial (hipótese) |
|---|---|---|---|---|---|
| [Componente A] | [verbo físico] | [objeto B] | Útil | Otimizar eficiência / reduzir custo | Ex.: reduzir material / melhorar geometria |
| [Componente A] | [verbo físico] | [objeto B] | Insuficiente | Reforçar função / mudar princípio | Ex.: adicionar feedback / alterar material |
| [Componente A] | [verbo físico] | [objeto B] | Excessiva | Reduzir intensidade / segmentar | Ex.: controlar energia / modular ação |
| [Componente A] | [verbo físico] | [objeto B] | Nociva | Eliminar / isolar / inverter | Ex.: manter preso / reduzir atrito / separar |
Tabela 10 – Tabela Ferramenta-Ação-Produto-Tipo
Se você quiser, pode transformar essa tabela em um “backlog de funções”: cada linha vira um item priorizável por impacto (dano/custo) e esforço (complexidade de mudança).
Visual 3: Matriz de Interações (Verificação de Completude)
A matriz de interações (Ferramenta x Produto) é o que garante que você não esqueceu de relações importantes. Na prática, o time tende a mapear só o “caminho feliz” (funções úteis). A matriz força o incômodo: “e as interações indiretas?”
Dica prática: não tente completar 100% da matriz em sistemas complexos. Use a matriz como “varredura” para achar funções nocivas e insuficientes. É aí que está o ouro.
Visual 4: Canvas de Trimming (Ponte Entre AF e Reprojeto)
Depois de mapear funções, o próximo passo é decidir o que eliminar/transferir. Um canvas simples ajuda:
| Componente candidato | Função útil que ele realiza | Função nociva / custo associado | Quem pode absorver a função? | Hipótese de solução (Trimming) |
|---|---|---|---|---|
| [C1] | [verbo + objeto] | [dano/custo] | Outro componente / supersistema / ambiente | Eliminar, manter função via transferência |
| Resistência elétrica | Aquece ar | Consome energia; danifica tecido | Bomba de calor (novo subsistema) | Substituir resistência por circuito de bomba de calor |
Tabela 11 – Canvas de Trimming
Esse canvas é o “pulo do gato”: ele impede que FA vire um exercício acadêmico. Você sai com decisões e hipóteses de reprojeto.
Erros Comuns e Armadilhas (E Como Evitar)
AF é simples de entender e fácil de errar. Os erros abaixo são os que mais vejo em times de produto/inovação no nível iniciante–intermediário — e eles costumam gerar o mesmo efeito: diagramas bonitos que não levam a decisões.
Erro 1: Descrever “funções” como objetivos (em vez de ações físicas)
Quando você escreve “melhora experiência”, “gera confiança”, “otimiza performance”, você saiu da FA e entrou em um nível semântico que não resolve engenharia/projeto.
* Ruim: “Interface melhora usabilidade”
* Bom: “Botão aciona comando”; “Tela exibe estado”; “Sistema alerta usuário”
Mesmo em produtos digitais, você consegue (e deve) descrever funções como ações imediatas, práticas e observáveis.
Erro 2: Ignorar o supersistema (ambiente, usuário, infraestrutura)
O maior ganho de AF em inovação aparece quando você percebe que a função pode ser transferida para fora do sistema. Se você não inclui supersistema, você se condena a “otimizar peças”.
Exemplo clássico: base pesada do dispensador (sistema) -> mesa + fricção (supersistema). Resultado: Trimming e custo pela metade.
Erro 3: Fazer diagrama “bonito” sem matriz de interações
Quando o time vai direto para o diagrama, normalmente desenha só o fluxo principal. A matriz é o que força a pergunta: “quem está afetando quem além do óbvio?”
Regra prática: se o seu diagrama não tem funções nocivas, há grande chance de você não ter feito AF — você fez uma “descrição funcional idealizada”.
Erro 4: Confundir componente com parâmetro (falhar no “drop on foot”)
“Calor”, “pressão”, “conectividade”, “velocidade” são parâmetros. Você precisa ancorar isso em algo que existe (resistência, compressor, antena, motor).
Checklist: se não “machuca o pé”, não é componente. Reescreva com um elemento físico/digital concreto.
Erro 5: Parar na análise e não fazer a ponte para Trimming/contradições
AF é diagnóstico. Se você não transforma o diagnóstico em decisões, ela vira documentação. O passo que falta costuma ser:
- Listar candidatos a Trimming (componentes caros, pesados, complexos);
- Perguntar quem pode absorver a função (outro subsistema, usuário, ambiente, supersistema);
- Explicitar a contradição (o que melhora vs. o que piora);
- Gerar 3–5 hipóteses e testar rapidamente.
Regra prática: No final de uma AF, você precisa sair com pelo menos 1 componente candidato + 1 hipótese de transferência + 1 experimento. Se não, você só desenhou.
Próximos Passos (em 1-2 Dias): como Fazer uma AF no seu Produto
Se você quer aplicar isso rapidamente, aqui vai um plano de 2 dias (ou 1 tarde intensa) para rodar AF de forma prática e sair com hipóteses de reprojeto.
Dia 1 (60–90 min): Diagnóstico Funcional
- Escolha um recorte: um fluxo, um subsistema, um “ponto de dor” (ex.: onboarding, consumo de energia, custo de manufatura).
- Defina fronteiras: sistema, subsistemas e supersistema.
- Liste componentes: 8–15 elementos é um bom começo.
- Rode a matriz (varredura): foque em detectar funções nocivas/insuficientes.
- Desenhe o diagrama: setas úteis e destaque nocivas/insuficientes.
Dia 2 (60–90 min): Trimming e Hipóteses Testáveis
- Escolha 1–3 funções nocivas (as mais caras, frequentes ou críticas para o usuário).
- Escolha 1 componente candidato a Trimming (caro/pesado/complexo).
- Faça o canvas de transferência: quem pode absorver a função (supersistema, outro subsistema, ambiente)?
- Escreva a contradição: “se eu melhoro X, pioro Y”.
- Desenhe 3 hipóteses: uma de eliminação, uma de transferência, uma de substituição.
- Defina experimento: protótipo rápido, teste A/B, bancada, simulação ou prova de conceito.
Checklist Rápido (Cole na sua Rotina)
- Defini fronteiras (sistema/subsistema/supersistema)?
- Listei componentes incluindo usuário/ambiente?
- Cada função tem Ferramenta + Verbo + Produto?
- Classifiquei funções (útil/insuficiente/excessiva/nociva)?
- Tenho pelo menos 1 função nociva explícita?
- Selecionei 1 candidato a Trimming?
- Identifiquei quem pode absorver a função?
- Saí com hipótese + experimento?
Conclusão: A AF como Raio X da Idealidade
Análise Funcional na TRIZ é, essencialmente, uma mudança de lente: em vez de olhar para “peças”, você olha para interações. E é nas interações que vivem os custos invisíveis, os danos ocultos e as contradições que travam a evolução do sistema.
Os três casos que vimos deixam isso claro:
- No dispensador de fita, a inovação veio ao transferir uma função para o supersistema (mesa), viabilizando Trimming e redução de custo.
- Na lata, a função nociva (anel fere mão) se transformou em patente e padrão de indústria ao eliminar o dano mantendo a utilidade.
- No secador, a contradição entre “calor para secar” e “calor que destrói/consome” abriu caminho para bombas de calor e novos patamares de eficiência.
A síntese é simples: a AF te dá um mapa do “sistema real”. A partir dele, você:
- identifica onde está o desperdício;
- encontra o componente candidato a desaparecer;
- formula contradições com precisão;
- e acelera o caminho até a Idealidade (máximo benefício com mínimo custo/dano).
Se você lembrar de uma frase: “O sistema ideal entrega a função… como se não existisse.” A FA é a ferramenta que te mostra o que precisa desaparecer para chegar lá.
Para Saber Mais
Para aprofundar, aqui está uma lista curta e prática de referências. A ideia é você conseguir evoluir do “entendi” para “aplico com consistência”.
- Altshuller, Genrich. Encontrar uma Ideia. Base conceitual da TRIZ e das primeiras formulações de análise funcional e idealidade. Disponível como E-book Kindle Kindle e formato físico.
- Litvin, Simon. Materiais e artigos sobre Function Analysis e Trimming (GEN TRIZ). Expande o método com práticas e testes de validação (como “drop on foot”).
- Miles, Lawrence D. Techniques of Value Analysis and Engineering. Complementa a lógica de “função vs. custo” que dialoga diretamente com FA e idealidade.
- Mann, Darrell. Hands-On Systematic Innovation. Excelente ponte entre TRIZ e aplicação moderna (processo, exemplos e ferramentas práticas para inovação sistemática).
Quer saber mais sobre inovação, desenvolvimento de produtos e as últimas tendências tecnológicas? Inscreva-se em nosso blog e fique por dentro das atualizações regulares!
Como parte do nosso compromisso com a transparência, informamos que este blog participa do Programa de Afiliados da Amazon. Isso significa que, se você fizer uma compra através dos links fornecidos aqui, podemos receber uma pequena comissão. No entanto, isso não implica em nenhum custo adicional para você. Esse é um método que nos ajuda a manter o blog em atividade e a oferecer conteúdo relevante e recomendações de qualidade. Agradecemos imensamente o seu apoio!
TGT
